設備亮點節能環保;耗能低,占地面積小;操作簡單,可控性高。
【進料粒度】: <20mm
【生產能力】: 10-150t/h
【應用范圍】: 適合煤炭烘干、褐煤烘干、干燥提質等工藝使用。
【適用物料】: 褐煤烘干機用于烘干褐煤物料，脫水提質，技術先進，功能齊全。
褐煤烘干機，通過烘干工藝將褐煤水份蒸發，同時提高褐煤的大卡值，達到提質效果，將質量較差的褐煤加以利用，減少浪費。褐煤烘干后可制作為燃煤供電廠或者民用，也可作為煤質活性炭的來源，用于水的處理、復原黃金和提取碘。
褐煤烘干提質存在7大難點，分別是：1.含氧量較高；2.內水較高；3.揮發份高；4.加工成本較高；5.易燃；6.干燥時間長；7.粉塵多。中聯泰達®針對以上7大難點進行攻關，設計了專用于褐煤提質的HED系列褐煤烘干機。經過多年升級，該系列烘干機干燥褐煤效果好、處理能力大，熱交換充分，一次性降水能力強，安全性高：給排料獨特密封結構無漏風現象，解決了密封難點，實現了全程無氧化負壓運行，杜絕了不粘煤燃燒及發生爆炸的可能性，運行安全可靠。受到新老客戶的喜愛。

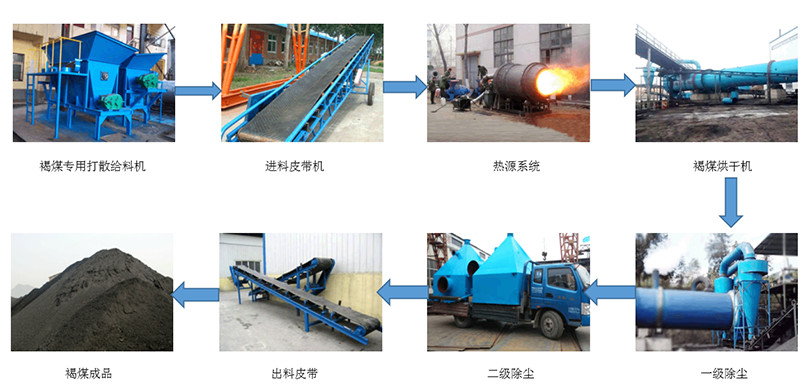

褐煤烘干機設備在保證被干燥褐煤質量不變的情況下，采用低溫順流四段烘干工藝，每一個階段的溫度合理控制，將褐煤水分蒸發至含水13-20%以下。 褐煤烘干機運行時褐煤由皮帶輸送機輸送至給料箱，然后滑入回轉褐煤烘干機倒料區，由大傾角導抄料板抄動進行400℃高溫預加熱，除去大部分水分，形成不粘連的物料，然后在大傾角導程抄料板的作用將高水分褐煤其迅速導向傾斜揚料區，在該揚料區域，溫度可控在300℃，可確保褐煤不焦化，隨褐煤烘干機滾筒的轉動揚料板對物料反復抄起落下形成“料幕”使物料與熱氣充分接觸除去水分，隨著褐煤烘干機的轉動、筒體的傾斜度的設計又能使被干燥物料不斷向打散區移動，在該區域溫度控制120℃-210℃，通過打散裝置經將褐煤更進一步打散烘干，將褐煤均勻烘干成為13%的成品后進入排料區，這個區域溫度可控制在60℃-80℃，靠引風系統呈負壓的低溫熱氣排出有利于褐煤降溫冷卻排出，褐煤烘干的尾部配置有除塵器進行凈化尾氣。
褐煤烘干機抗過載能力強，處理量大，燃料消耗少，干燥成本低.褐煤烘干機采用“調心式托輪裝置”，使托輪和滾圈的配合永遠呈線性接觸，從而大大降低了磨損和動力損耗。
采用順流干燥方式，煙氣與濕物料由同一側進入干燥機，可以利用高溫煙氣獲得很高的蒸發強度，褐煤烘干機出口溫度低，熱效率高。新型技術確保乏氧烘干，解決煤質原料著火閃爆的隱患。
可根據不同批次性質改變運行參數，使褐煤烘干機筒體內能夠形成穩定的全斷面料幕，質熱交換更為充分.可根據用戶要求控制產品粒度和水分。
針對褐煤干燥提質工藝設計的新型給料、排料裝置，杜絕了滾筒干燥機給料堵塞、不連續、不均勻和返料等現象，降低了除塵系統的負荷。
新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了褐煤烘干機筒體內壁的沾粘現象，對物料水分、粘性的適應性更強。
新型點火控制系統，嚴格采用了高可靠程序點火控制器，防止爐內點火爆燃及完成熄火聯鎖保護，點火過程僅需一分鐘，即開即停，無“燜火”過程。
褐煤烘干機抗過載能力強，處理量大，燃料消耗少，干燥成本低.褐煤烘干機采用“調心式托輪裝置”，使托輪和滾圈的配合永遠呈線性接觸，從而大大降低了磨損和動力損耗。
采用順流干燥方式，煙氣與濕物料由同一側進入干燥機，可以利用高溫煙氣獲得很高的蒸發強度，褐煤烘干機出口溫度低，熱效率高。新型技術確保乏氧烘干，解決煤質原料著火閃爆的隱患。
可根據不同批次性質改變運行參數，使褐煤烘干機筒體內能夠形成穩定的全斷面料幕，質熱交換更為充分.可根據用戶要求控制產品粒度和水分。
針對褐煤干燥提質工藝設計的新型給料、排料裝置，杜絕了滾筒干燥機給料堵塞、不連續、不均勻和返料等現象，降低了除塵系統的負荷。
新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了褐煤烘干機筒體內壁的沾粘現象，對物料水分、粘性的適應性更強。
新型點火控制系統，嚴格采用了高可靠程序點火控制器，防止爐內點火爆燃及完成熄火聯鎖保護，點火過程僅需一分鐘，即開即停，無“燜火”過程。
|
項目 |
筒體內徑 |
筒體長度 |
筒體斜度（%） |
電機功率 |
筒體轉速(r/min) |
最大蒸發量 |
占地面積 |
|
HED-12120 |
1.2 |
12 |
3-5% |
≥11 |
3-8 |
0.5-1 |
18×3 |
|
HED-15140 |
1.5 |
14 |
≥15 |
1.5-2.5 |
25×4 |
||
|
15 |
|||||||
|
16 |
|||||||
|
HED-18150 |
1.8 |
15 |
≥18.5 |
2.5-4 |
35×5 |
||
|
16 |
|||||||
|
18 |
|||||||
|
HED-20180 |
2.0 |
18 |
≥22 |
4-6 |
35×5 |
||
|
20 |
|||||||
|
22 |
|||||||
|
HED-22180 |
2.2 |
18 |
≥30 |
5-8 |
40×6 |
||
|
20 |
|||||||
|
22 |
|||||||
|
HED-25180 |
2.5 |
18 |
≥40 |
3-5 |
7-10 |
45×8 |
|
|
20 |
|||||||
|
22 |
|||||||
|
HED-26180 |
2.6 |
18 |
≥45 |
8-11 |
45×8 |
||
|
20 |
|||||||
|
22 |
|||||||
|
HED-28180 |
2.8 |
18 |
≥75 |
9-14 |
50×10 |
||
|
20 |
|||||||
|
22 |
|||||||
|
HED-30180 |
3.0 |
18 |
≥110 |
12-16 |
50×12 |
||
|
20 |
|||||||
|
22 |
|||||||
|
HED-32180 |
3.2 |
18 |
≥132 |
14-18 |
50×14 |
||
|
20 |
|||||||
|
22 |
|||||||
|
HED-34180 |
3.4 |
18 |
≥150 |
19-28 |
50×15 |
||
|
20 |
|||||||
|
22 |
|||||||
|
HED-36180 |
3.6 |
18 |
≥170 |
25-35 |
50×18 |
||
|
20 |
|||||||
|
22 |
